ACTUADORES ELÉCTRICOS

La Potencia Detrás del Control de Válvulas

Los actuadores eléctricos son esenciales en el mundo de la automatización industrial y en sistemas de control de procesos. ¿Pero qué son exactamente y qué debes tener en cuenta al adquirir uno para tus válvulas?

¿Qué es un Actuador Eléctrico?

Un actuador eléctrico es una máquina que convierte la energía eléctrica en energía mecánica para abrir, cerrar, posicionar o regular una válvula.

Clasificación de los Actuadores Eléctricos según su Actuación

Existen diferentes tipos de actuadores eléctricos, adaptados a las necesidades específicas de las válvulas:

  • De tipo multivueltas: Ideales para válvulas que requieren múltiples vueltas para abrir o cerrar.
  • De giro 90º: Perfectos para válvulas que operan en un cuarto de vuelta.
  • Giros superiores a 90º: Algunos llegan hasta 360º, ofreciendo versatilidad.

Según su Tensión

Los actuadores eléctricos pueden ser:

  • Monofásicos: Funcionan con una fase de corriente alterna.
  • Trifásicos: Requieren tres fases de corriente para su operación.

¿Qué debes considerar al comprar un Actuador Eléctrico para una Válvula?

  • Tipo de válvula: Determina si es de múltiples vueltas o de ¼ de vuelta.
  • Par de la válvula: Escoge el modelo de motor adecuado según el par requerido.
  • Grado de protección: La carcasa debe ser adecuada para el entorno. La protección se indica con las siglas IP.
  • Tensión de alimentación eléctrica: Asegúrate de que coincida con la fuente disponible.
  • Tiempo de maniobra: El tiempo que tarda el actuador en cambiar la posición.
  • Accesorios necesarios: Mando manual de emergencia, indicador de posición, conectores, LED de indicación, limitador de par, finales de carrera, posicionador y bloque de seguridad.
  • Temperatura exterior y del fluido: Asegura que el actuador funcione adecuadamente en estas condiciones.
  • Acoplamiento entre válvula y actuador: Deben ser compatibles.
  • Ubicación de instalación: Puede requerir un motor antideflagrante si hay riesgo de chispas.

Accesorios para Actuadores Eléctricos

Algunos accesorios comunes para actuadores eléctricos incluyen:

  • Mando manual de emergencia: Útil en caso de avería eléctrica.
  • Indicador de posición: Informa sobre la posición de la válvula.
  • Conectores: Importantes para la conexión eléctrica.
  • LED de indicación: Muestra el estado del motor y señala posibles averías.
  • Limitador de par: Evita daños al motor cuando la válvula llega a su posición.
  • Finales de carrera: Detienen el motor y transmiten la posición al control.
  • Posicionador: Convierte la válvula en una válvula de control.
  • Bloque de seguridad: Actúa en caso de corte de suministro eléctrico.

Motores Antideflagrantes

Estos motores son esenciales en lugares donde no se pueden permitir chispas.

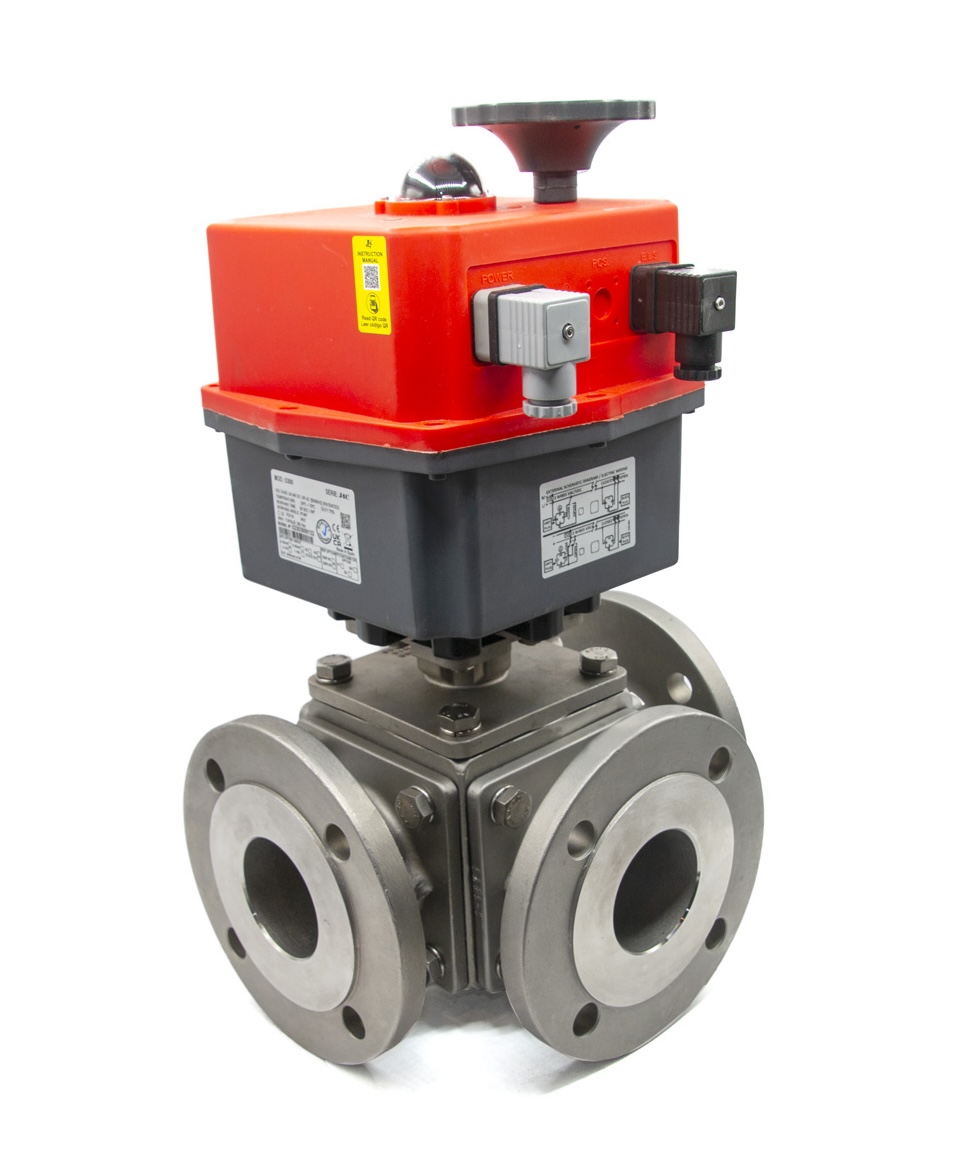

Motor de 90º o 1/4 de Giro vs. Multivueltas

Los motores de 90º o 1/4 de giro son más sencillos que los multivueltas, lo que los hace más eficientes en términos de coste y rendimiento.

Válvulas de Mariposa: Ejemplo de Coste/Prestaciones

Las válvulas de mariposa son un ejemplo perfecto de la relación coste/prestaciones y se encuentran comúnmente en instalaciones industriales.

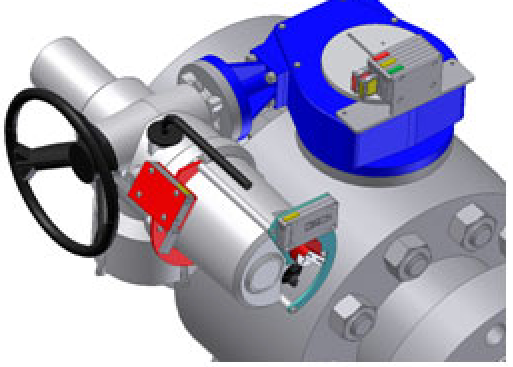

Motores Multivueltas

Estos actuadores suelen incluir accesorios estándar como volante de emergencia, indicador de posición, finales de carrera y limitador de par. Además, pueden incorporar accesorios adicionales como finales de carrera extra, reductores, posicionadores y protocolos de comunicación.

Los actuadores eléctricos permiten el control de válvulas a distancia, eliminando la necesidad de compresores y líneas de tubería en comparación con los actuadores neumáticos, especialmente cuando se trata de largas distancias.
